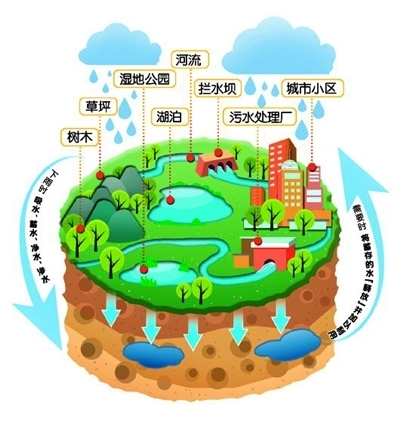

“海綿城市”是指城市能夠像海綿一樣，在適應環境變化和應對自然災害等方面具有良好的彈性，下雨時吸水、蓄水、滲水、凈水，需要時將蓄存的水“釋放”并加以利用。
海綿城市在線監測系統是“海綿城市信息化綜合管控平臺”的重要組成部分，通過對雨水調蓄重要節點、建設項目排出口、河流斷面等重要位置進行監測，用實際監測數據來反應海綿城市的建設成果，為城市水資源、水環境、水安全的綜合管理和海綿城市建設成效的評定提供數據支撐。

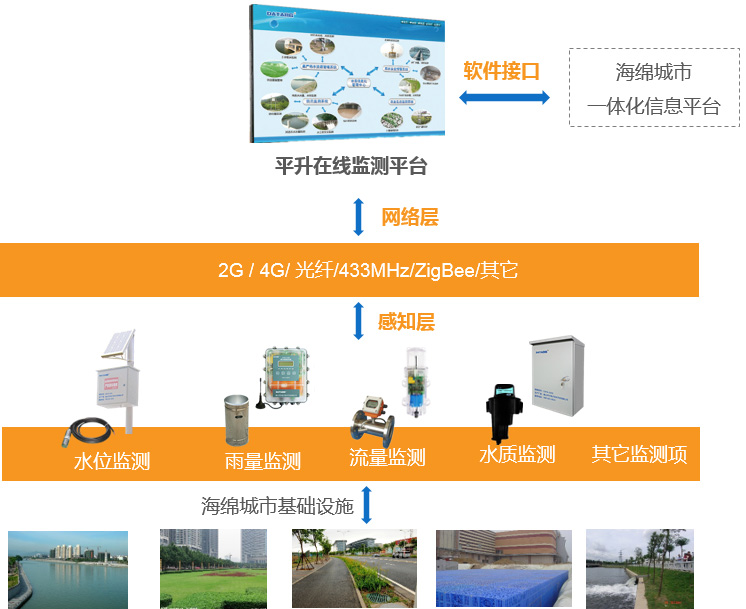

系統構成

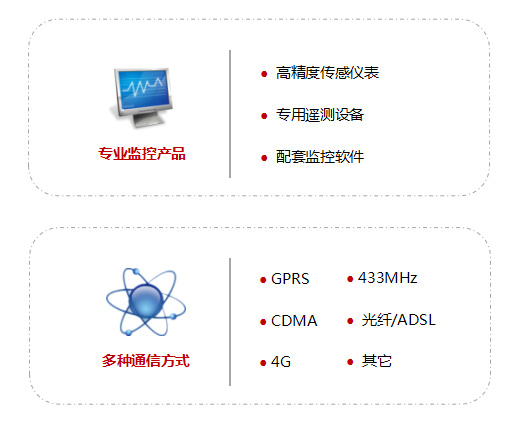

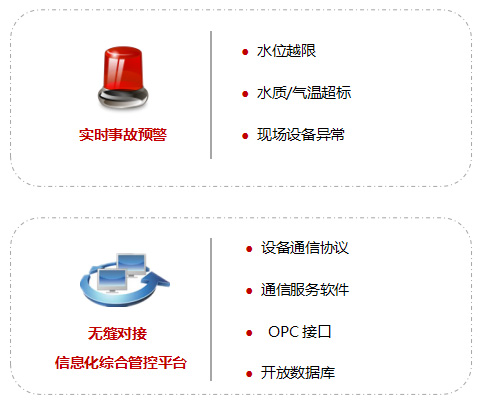

系統特點
系統功能
◆ 雨量監測
監測不同區域的降雨情況，提供準確的降雨數據，支持海綿城市設施效能分析及考核評估。
◆ 海綿體監測
通過對人工湖、景觀河、蓄水池等重要海綿體進行水位和水質監測，掌握雨水蓄積狀況、確定再生利用方式。
◆ 排水設施監測
在道路歷史積水區域布設水位監測點，監測積水情況，及時應對城市內澇；
在項目排出口監測排水量，掌握項目建成區的徑流量控制效果；
在排水管網的關鍵節點進行液位、流量監測，作為過程監測數據，為運行評估及風險預警提供依據。
◆ 氣溫、地下水監測
布設溫度和地下水監測點并實施在線監測，了解氣溫變化趨勢，對熱島效應進行定量化考核；了解地下水水位、水質變化，評估海綿城市水資源保護成果。
◆ 河道水系監測
在線監測河道關鍵斷面的水量和水質指標，作為水環境、水安全質量考核的依據。
◆ 其它監測
根據項目地具體情況，因地制宜的確定監測內容和監測方式。

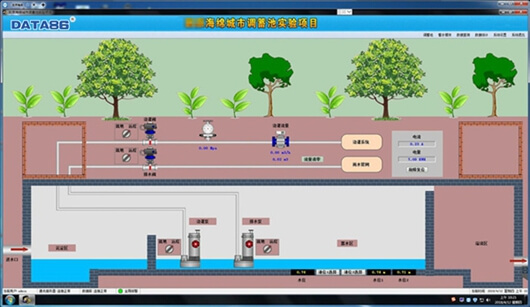

監測軟件展示
案例名稱：海綿城市之雨水回收利用監測系統
項目背景
上海市臨港區是全國面積最大的海綿城市試點地區。2018年5月至2019年7月，臨港某新建小區建立了一套雨水回收利用監測系統。平升公司提供了現場勘查、方案設計、系統產品、現場指導安裝等服務。
該系統可實時在線監測小區雨水收集、排放、利用三個主要環節的雨量、水位、水質、流量數據。一方面幫助物業管理中心實時掌握雨水回收利用情況，保障回用水水質達標，便于小區綠化使用，確保雨水回收利用系統正常運行。另一方面，為市政排水公司提供排水管網和城區降雨量信息，便于作出相應決策，預防和減少城市內澇的發生，避免造成人民生命和財產的重大損失。

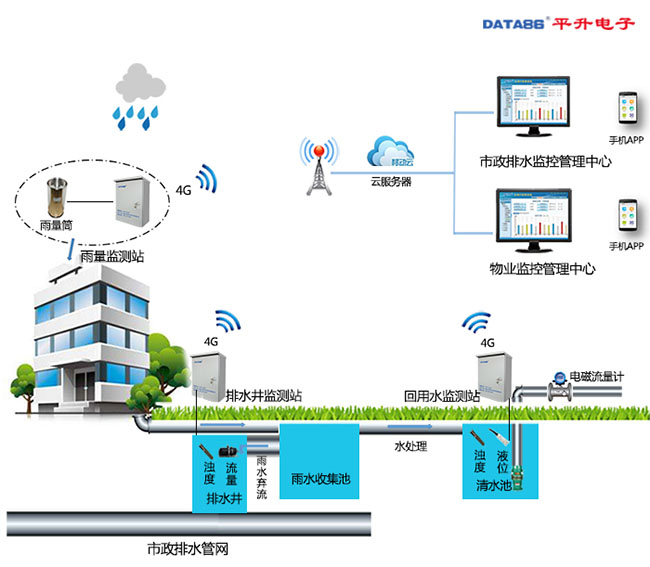

系統拓撲圖
系統解析
1.雨量監測站
① 在小區樓頂安裝雨量監測站。
② 雨水監測終端，采集雨量筒測量的降雨量數據并進行分析、存儲，雨量越限時自動報警。
③ 將5分鐘雨量、小時雨量、日雨量、越限報警等信息，通過無線4G網絡傳輸至監控管理中心。
④ 為市政排水提供及時有效的降雨量預警信息。
2、排水井監測站

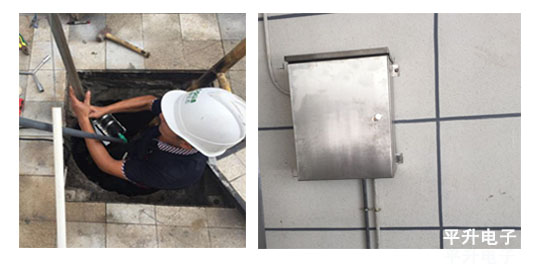

①在小區排水總管窨井內，安裝濁度傳感器、多普勒流量計。
②排水井監測終端安裝在室內，實時采集濁度、流量、流速數值。
③通過無線4G網絡上報給市政排水公司，供排水調度使用。
3、回用水監測站
①在回用清水池內安裝液位傳感器、濁度傳感器。
②回用水監測終端安裝在清水池旁，采集回用水濁度、水池水深、用水總量并傳輸至物業監控管理中心。
③當水質參數不達標、水池水位越限時自動報警。
④便于物業實時掌握小區路面清洗、澆灌草坪、水景補水的回用水情況。
