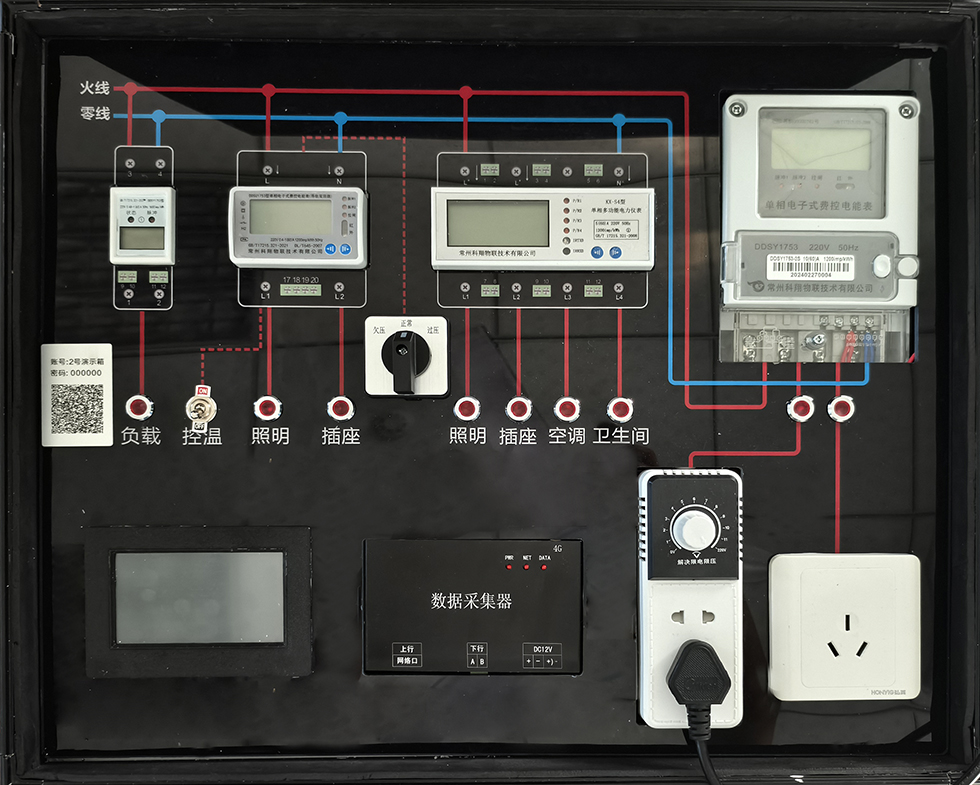

注意：演示箱由校園導軌單控2P、校園導軌雙控4P、校園導軌四控7P、校園壁掛雙控表、觸摸屏管理機、單路采集器組成。通過遠程通訊測試開關電，測溫、低壓、高壓預警，同時具有測試防限電插座功能、空調專用功能和應急手動開關電功能。

                     從左往后依次是

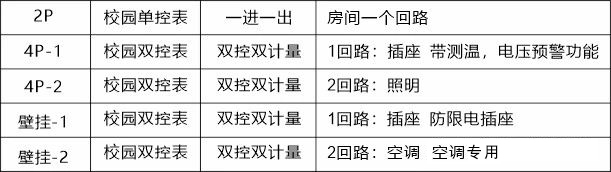

                     1、校園單控表：一進一出(導軌2P),房間有一個回路

                     2、校園雙控表：(雙控雙計量):一進兩出(導軌4P)房間兩個回路1:插座 2:照明

                     3、校園四控表：一進四出(導軌7P)房間四個回路 1:照明2:插座3:空調專用4:衛浴

                     4、校園單控表：(雙控雙計量):一進兩出(壁掛)房間兩個回路1:照明(插座)2:空調專用

                     5、觸摸屏管理機：應急開關電(連接四控表)

                     6、單路采集器：上行：TCP/IP  WIFI   4G 三合一，下行485通訊

---

二：軟件平臺

software platform

                       登錄網址：http://47.99.173.32/kxiot   賬號：2號演示箱    密碼：kx12308

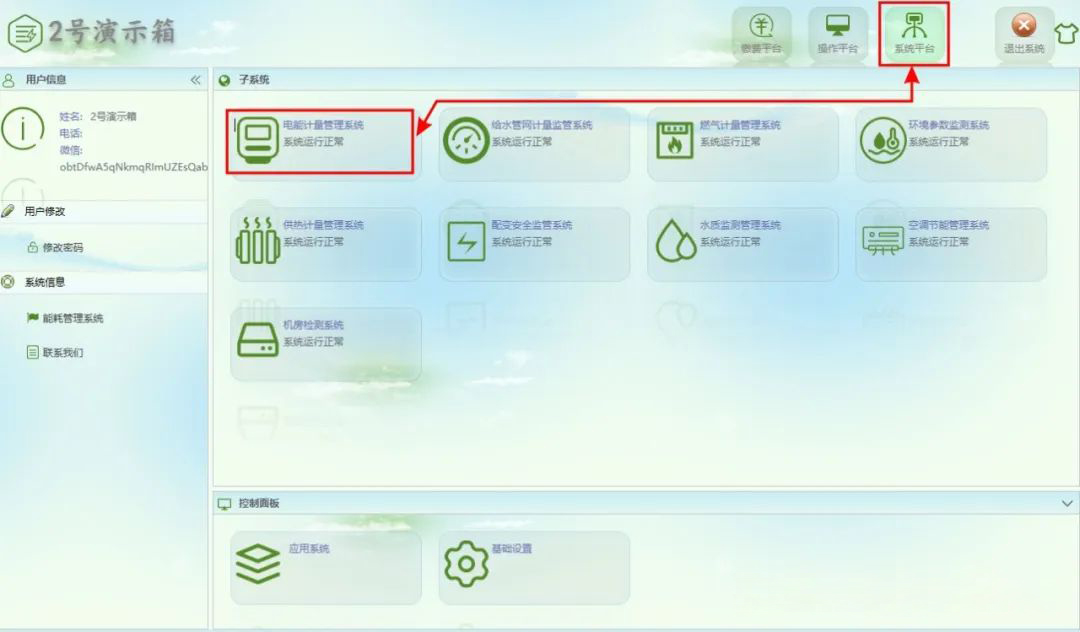

                           登入平臺后：右上角——系統平臺——電能計量管理系統

---



手機端

 房間電表信息/狀態/預警信息

點擊，識別圖中二維碼 ?

 賬號:2號演示箱   密碼：000000

---

三：功能演示

Functional demonstration

 1、遠程通訊開關電：2P、4P壁掛電表、通過4G采集器接入平臺可以正常通訊，進行手動開關電。

 2、 測溫、低壓、高壓微信預警：撥動加熱開關，扭動低壓高壓開關，超過設置的閥門值4P-1的電表通道會微信推送預警。打開手機微信公眾號會接收到信息。

 3、 防限電插座功能：電吹風插在防限電插座上旋轉插座的開關啟動防限電插座， 電表依舊檢測到違章電器在使用，會立刻跳電。

 4、空調專用：空調沒插之前都是跳電狀態（無電） 要插上空調插座，跳電開電后才能正常使用。檢測到插座上沒有空調插座，或者插座被拔都會自動斷電。

 5、應急手動開關電：觸摸屏管理器可以對7P的校園表每一個通道進行手動開關電。
